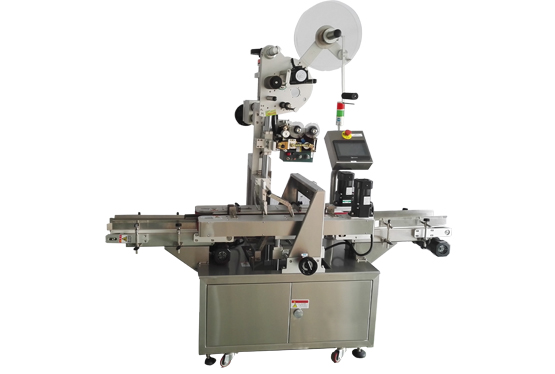

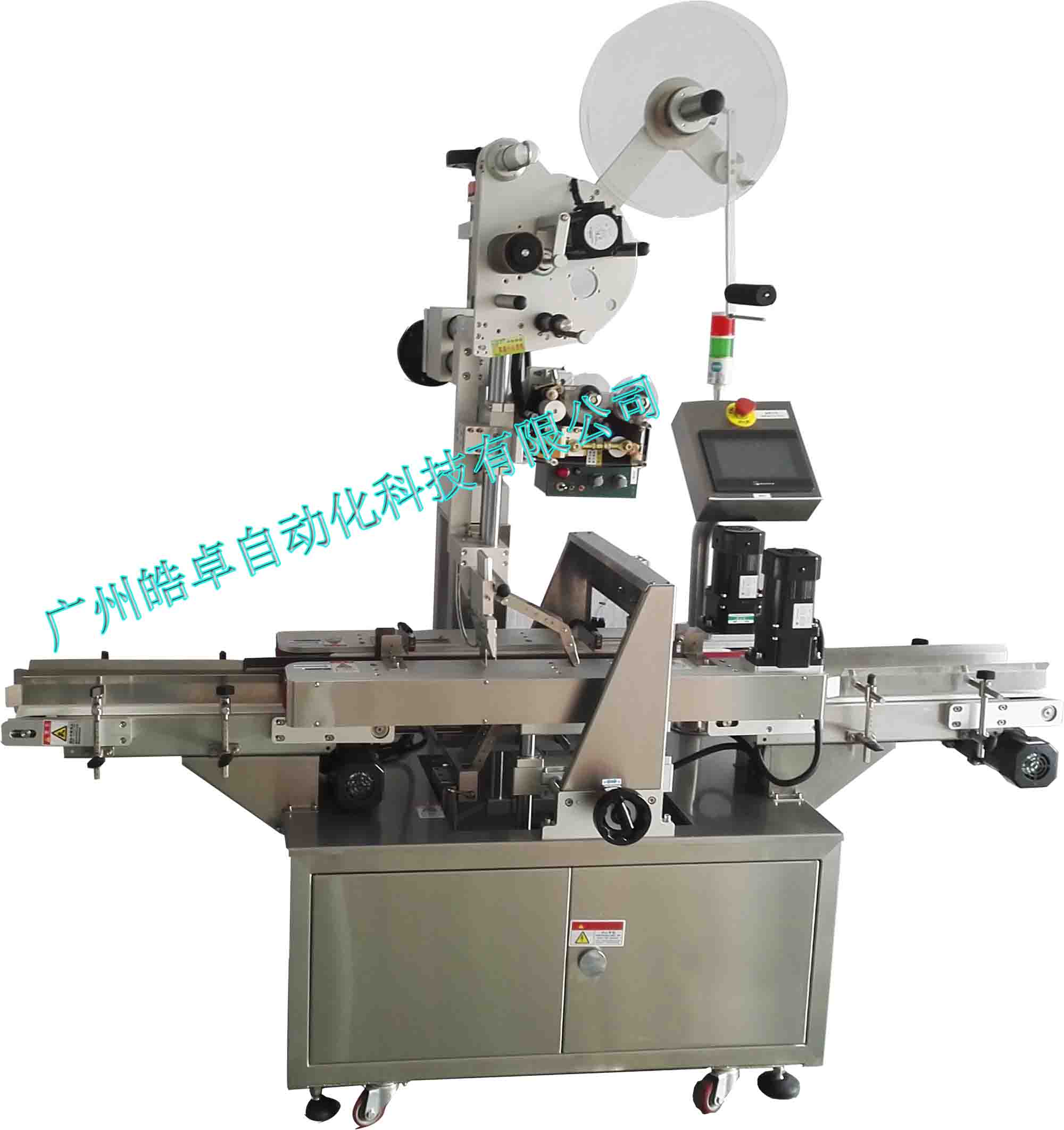

蛋托自动贴标机

2020-05-23 15:11:31 点击量：2467

应用说明:

该设备采用西门子PLC控制、伺服电机驱动，具有高速度、高精度、高稳定性、耐用、使用灵活等优点，可以极大提高生产效率，节约成本。此类型多面贴标机主要适用于日化、医药、保健品、食品、化工等行业各类方形圆形产品圆周上的全绕贴、局部绕贴。该设备采用光电检测，无级调速，具有贴标准确、精度高的优点，同时具有无物不贴标，无标自动校正、自动检测等功能。

可单机使用，在进料端放产品，在出料端收产品。以后产线升级后，可直接联机使用，进料端直接对接上游来料输送带，出料端直接对接下游输送带，整个过程不需要人工操作

主要特点:

●PLC控制系统 ：整个系统采用PLC控制，触摸屏操作，方便直观，保持整机运行协调稳定；

● 智能参数设   置：可自动智能设置最佳预出标长度；输入物料长度，可自动匹配输送带、卷瓶带和贴标速度，减少调整时间；

● 标签智能管理：可选标签剩下200张时（客户可设置其他具体参数）会报警或停机；

● 标签参数储存：预设50组贴标参数，变换产品时无须重新设定；

● 预警提示功  能：自动检测贴标状况，出现故障自动报警并提示处理信息；标签用完时，自动报警停机。

● 贴标头可调:  贴标头可多方向调节，操作方便；

● 材料绿色环保：所有配件采用不锈钢或铝型材材料制作，不生锈，无污染。

技术参数:

l送标器类型       ：    施耐德伺服控制器

l 停标精度         ：     ±0.3

l 贴标精度         ：     ±1.5(未计被贴物及标签误差)

l 出标速度         ：     3～50米/分钟

l 标签损耗率       ：     小于0.3%

l 物料尺寸         ：     φ20～φ200mm

l 标签尺寸         ：      70 mm内

l 最高系统产能     ：     48件/分钟(和产品直径大小有关)

l 设备高度         ：     2000mm

l 重   量          ：     约230kg

l 外形尺寸         :      L2000×W900×H1720 ( mm)

l 适用标签         ：     不干胶单排卷装透明/不透明标签，半透明格拉辛底纸；标

签卷内径Φ76.2mm，      最  大标签卷外径Φ340mm,。标签底纸宽度16—70mm。

l 电   源          ：     AC220V±5%  50/60Hz  1950W

l 使用环境相对温度 ：     0～50℃

l 使用环境相对湿度 ：     15～90%

主要元气件(或者同等品牌):

序号	名称	型号	品牌	原产地
1.	伺服电机	750W	台达	（台湾）
2.	伺服驱动器	B2	台达	（台湾）
3.	PLC	CPU 226	西门子	（德国）
4.	变频器	V20	西门子	（德国）
5.	调速器	成钢	TST	（台湾）
6.	触摸屏	TK6070iH	维纶通	(台湾)
7.	光纤	NF-DB01	奥普士	（日本）
8.	光纤放大器	BRF-N	奥普士	（日本）
9.	光纤	KF-TS08	keytex	（日本）
10.	数字放大器	D3RF/TN	奥普士	（日本）
11.	电源	S-150-24	明伟	（台湾）
12.	电机	三相电机	TCG	（台湾）
13.	中间继电器	MY2NJ DC24V	欧姆龙	(日本)
14.	交流接触器	D0901 AC220V	施耐德	(法国)
15.	旋转开关	TO-2-1/EA/SVB	MOELLER	(德国）
16.	漏电开关	DZ47LE-32 C25	正泰	（国产）
17.	急停按钮	ZB2-BE102C	施耐德	(法国)
18.	报警灯	ST45L-BZ-2	可莱特	(韩国)
19.	扶标气缸		AIRTAC	（台湾）
