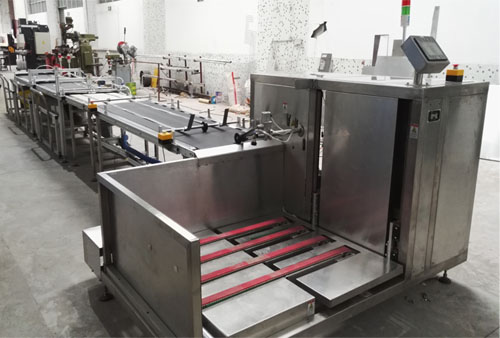

编织袋不停机高速分页喷码贴标检测剔除分拣系统

2024-05-22 22:52:10 点击量：1764

皓卓高速分页剔除系统，该设备采用西门子PLC控制、施耐德伺服电机驱动，具有高速度、高精度、高稳定性、耐用、使用灵活等优点，可以极大提高生产效率，节约成本。高速分页剔除系统主要适用于日化、医药、保健品、食品、化工等行业各类的产品分页、喷码、贴标、检测、剔除等。该设备采用光电检测，无级调速

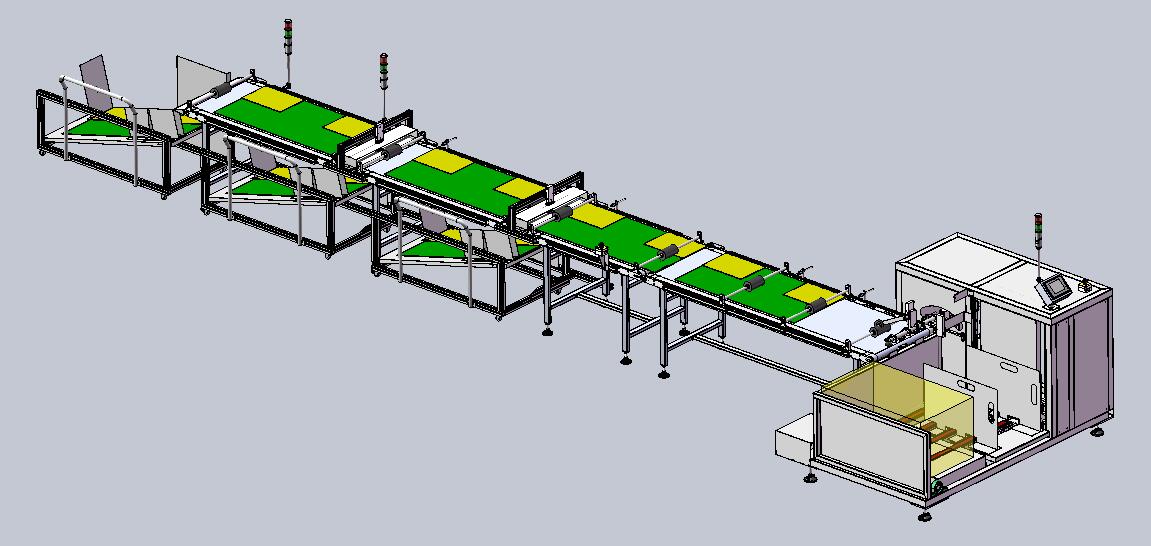

主要构成部分

1.伺服升降平台； 2.高速分页机械手；3.真空吸盘机构 4.主休支架；5.喷码输送带 6.UV干燥输送带 7.剔除机构 8.未端输送带 9.中文触控操作界面；10.电气控制系统 11.喷漆系统 12.喷码系统（13.UV干燥 14.收料斗

特点说明

●PLC控制系统 ：整个系统采用PLC控制，触摸屏操作，方便直观，保持整机运行协调稳定；

● 产品参数储存：预设50组贴标参数，变换产品时无须重新设定；

● 预警提示功能：自动检测产品状况，出现故障自动报警并提示处理信息；产品分完时，自动报警停机。

● 材料绿色环保：所有配件采用不锈钢或铝型材材料制作，不生锈，无污染。

技术参数

l  运行速度 ： 50-110米/分钟

l  最高系统产能 ： 50件/分钟(和产品大小有关)

l  设备高度 ： 1800mm

l  重 量 ： 约500kg

l  外形尺寸 :      L9500×W2000×H1800 ( mm)

l  电 源 ： AC220V±5%  50/60Hz  1950W

l  气 源 ： 0.5MPa

l 使用环境相对温度 ： 0～50℃

l  使用环境相对湿度 ： 15～90%

工作流程：

人工上料

－－－物料运行到升降设定位置停止

－－－物料上升到设定位置停止

－－－机械手用吸盘把产品前端吸住，提起并放到后端输送带上

－－－吸盘放开物料，物料向后端运行

－－－物料运行到UV喷码头时，在物料设定好的位置上进行喷码

－－－喷码完成后，自动读码器进行读码，把读到的码发送给PLC和软件系统

－－－物料运行到高温带对产品进烘干

－－－行运到剔除机构，读码时如果不到，经过PLC系统处理，对产品进行剔除

－－－产品进行收料斗1，当收料斗1收料达到设定数量时，自动切换到收料斗2进行收料，同时报警灯一直亮着，直到把收料斗一的产品处理完成并把收料斗复位，报警灯才灭

－－－收料斗2和收料斗2同样功能并自动切换

－－－当收料斗1和收料斗2都达到设定收料数量时，但还没处理收料斗的物料，设备自动停止发料，待处理好其中一个收料斗时，再自动发料
