纸尿裤自动化生产线，追溯系统，一物一码

2024-05-22 22:56:41 点击量：1621

工作流程：

纸尿裤从中包出来依次输送到前端输送线上

-----当后端有堵料或者和软件握手不成功时，纸尿裤从堵料剔除处依次剔除，正常运行到后续工序

-----进入激光输送线后对产品进行激光打码

-----在金检机中进行金属有无检测，如发现不合格品，发信号给后端的金检剔除机构让剔除机构进行剔除，人工再处理剔除出来的不合格品，合格产品正常运行到后续工序

------纸尿裤到落地读码支架时，读码器对产品上面的条形码进行读取，读取成功把码信息发给软件，通过后台系统生成后面的箱码和垛码，如读码失败，后面的读码剔除机构对读码失败的产品进行剔除，人工再处理剔除出来的产品

-----纸尿裤运行到后端输送线，产品经过线体后端的计数电眼对产品进行计数，当达到预设定数量时，装箱输送线加速运行一段距离，方便和后一组产品进行区分

-----人工把纸尿裤装进纸箱中，装箱完成后封箱机对纸箱进行封箱

-----封箱出来后，在线打印贴标机对纸箱上面自动进行贴箱码

----人工装垛，装垛完成人工在打印机上拿标签贴到垛盘的产品上

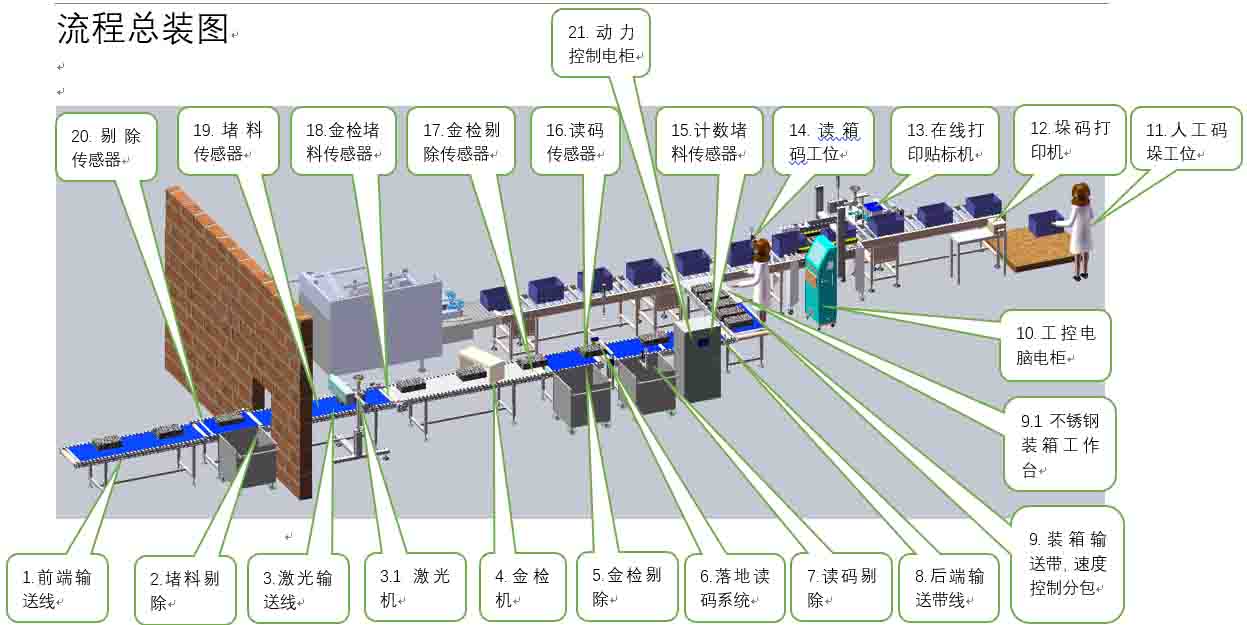

各部件功能说明:

1．  前段输送线：纸尿裤从中包出来依次输送到前端输送线上

2．  堵料剔除：当后端的堵料传感器，金检堵料传感器，计数堵料传感器中任何一个传感器感应到纸尿裤堵料时，堵料剔除输送线侧翻一定角度把纸尿裤剔除到收料框中，同时堵料剔除后端的输送线全部停止

3．  激光输送线：纸尿裤进入到激光输送线后，激光机依次对纸尿裤进行激光打码

4．  金检机：纸尿裤进入到金检机后，对产品进行检测

5．  金检剔除：当前段金检机检测到纸尿裤不合格后，发出一个剔除信号给金检剔除系统，金检剔除对产品出行剔除。合格正常通过

6．  落地读码支架：落地读码支架设计成上下左右四面可装读码器的落地支架，方便不同产品在不同的面进行读码。当纸尿裤从读码器处经过时，读码器自动对产品进行读码，如读码成功，把码的信息发给软件系统;如读码不成功，不发信息给软件系统，发出一个剔除信号给后端的读码剔除系统

7．  读码剔除：当读码器读码成功时，产品进行通过;当读码器读码失败时，读码剔除机构对产品进行剔除

8．  后端输送带：产品在后端输送带中通过计数传感器计数进入装箱输送线

9．  装箱输送线：在人机操作界面中设计一箱的产品数量，当计数电眼检测到达到预设定数量时，装箱输送线加速运行，保证前一箱和后一箱的产品拉开一段距离，方便人工装箱

10.纸箱读码：读码器成功读取纸箱上面的码时，把码信息发给软件系统。读码失败时，进行声光报警。

11.在线打印贴标机：软件把箱码发给在线打印贴标机，自动打印出来并贴到纸箱上

软件对接：

1.纸尿裤读码成功后，把码信息发给软件;

2.纸箱读码成功后，把码信息发给软件;读码失败进行报警，人工把整箱拿出进行处理

3.和软件系统握手不成功时，激光输送线以后的输送线停止运行，同时开启堵料剔除机构，把生产出来的纸尿裤全部从堵料剔除处剔出，直到握手成功后输送线才开始启动并且关闭剔除机构
