红酒葡萄酒白酒定位贴标机

2018-08-16 16:39:02 点击量:1486

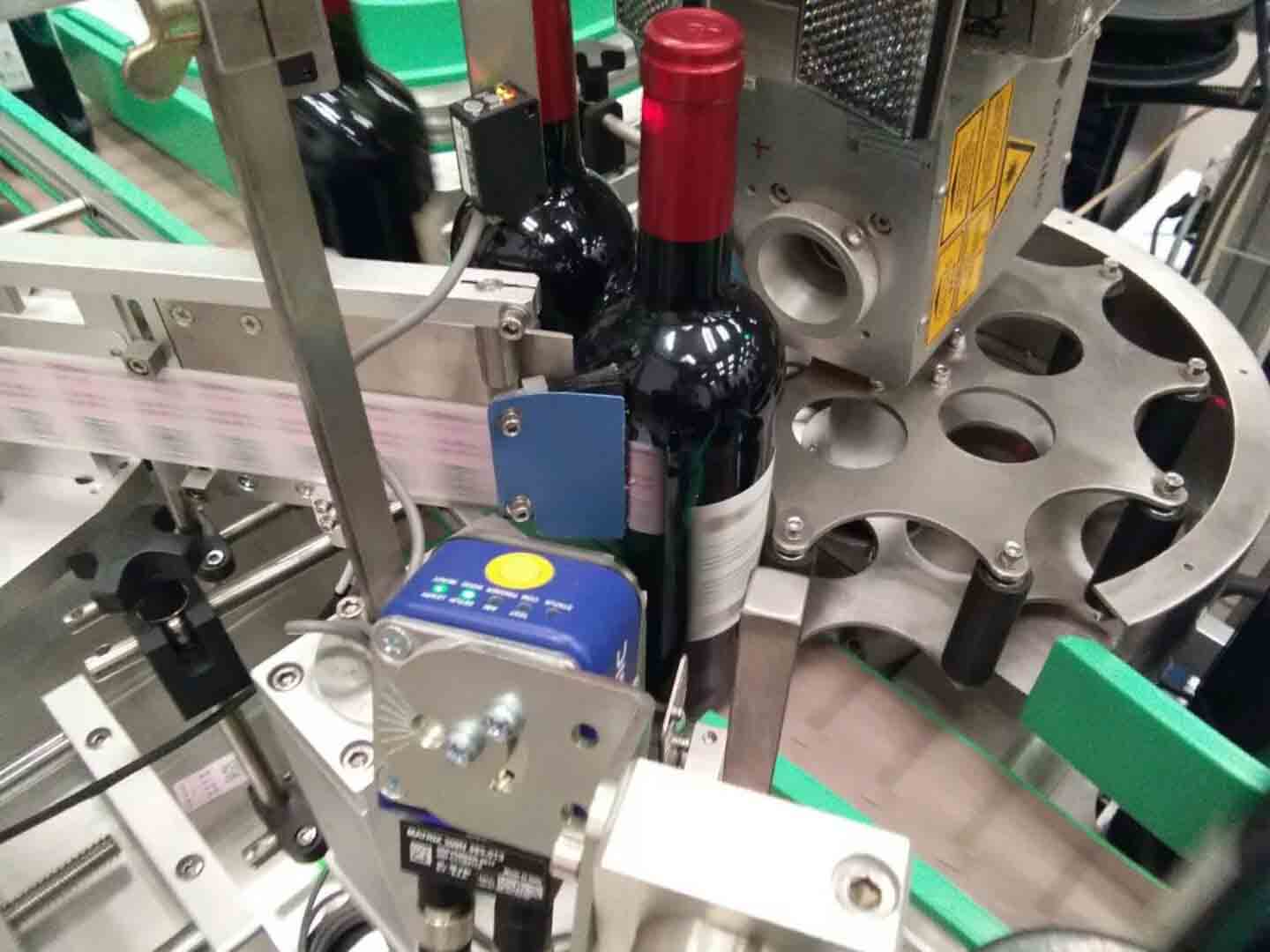

  • 红酒葡萄酒白酒定位贴标机

1. 主输送线 2. 送标器        3. 送标器支撑        4.伺服定位星轮机构

5.红酒瓶定位组件 6.电柜 7.人机操作界面 8.电控系统

工作流程:

―――红酒瓶从入料口处进料

―――运行到伺服定位星轮机构中把瓶子旋转起来

―――红酒瓶旋转时,当红酒定位组件检测到标签边沿时,再通过系统计算旋转到指定位置两套送标器进行贴标

―――贴标完成后经过出料口进入下一道工序

技术参数:

l  送标器类型 台达伺服控制器

l  停标精度 ±0.3

l  贴标精度 ±2mm(未计被贴物及标签误差)

l  出标速度 350/分钟

l  标签损耗率 小于0.3%

l  物料尺寸 φ20~φ200mm

l  标签尺寸 90 mm内

l  最高系统产能 60/分钟(和产品标签大小、上料速度有关)

l  设备高度 1720mm

l  重 230kg

l  外形尺寸 :      L2400×W900×H1720 ( mm)

l  适用标签 不干胶单排卷装透明/不透明标签,半透明格拉辛底纸;标

签卷内径Φ76.2mm,最大标签卷外径Φ340mm,。标签底纸宽度16—200mm

l  电 AC220V±5%  50/60Hz  1950W

l  使用环境相对温度 : 050

l  使用环境相对湿度 : 1590%

特点说明:

PLC控制系统 :整个系统采用PLC控制,触摸屏操作,方便直观,保持整机运行协调稳定;

● 智能参数设置:可自动智能设置最佳预出标长度;输入物料长度,可自动匹配输送带、卷瓶带和贴标速度,减少调整时间;

● 标签智能管理:可选标签剩下200张时(客户可设置其他具体参数)会报警或停机;

● 标签参数储存:可预设50组贴标参数,变换产品时无须重新设定;

● 预警提示功能:可选自动检测贴标状况,出现故障自动报警并提示处理信息;标签用完时,自动报警停机。

贴标头可调: 贴标头可多方向调节,操作方便;

● 材料绿色环保:关键配件采用不锈钢或铝型材材料制作,不生锈,无污染。

主要元气件(或者同等品牌):


序号

名称

型号

品牌

原产地

1.

PLC

CPU ST30

西门子

(德国)

2.

变频器

V20

西门子

(德国)

3.

伺服电机

台达 750W

台达

(台湾)

4.

伺服驱动器

台达

台达

(台湾)

5.

调速器

台创

TCG

(台湾)

6.

触摸屏

MT6071ip

维纶通

(台湾)

7.

光纤

NF-DB01

奥普士

(日本)

8.

光纤放大器

BRF-N

奥普士

(日本)

9.

光纤

KF-TS08

keytex

(日本)

10.

数字放大器

D3RF/TN

奥普士

(日本)

11.

电源

S-150-24

明伟

(台湾)

12.

电机

三相电机

STS

(台湾)

13.

14.

15.
