立式圆瓶打码检测剔除贴标机-方案书

2024-05-22 23:00:43 点击量：192

一、客户应用要求

经过初步沟通时，我们了解到贵方对即将使用的产品有如下要求：

序号	项目 内容	技术、规格、 参数等要求
1	被贴物形状	塑料圆瓶
2	被贴物尺寸
3	标签尺寸
4	贴标精度	正负1.5毫米
5	贴标速度	130个/分钟（和产品直径大小有关）
其他要求		1. 2. 3.

一、产品建议

根据客户对该设备的要求，建议使用皓卓立式圆瓶打码检测剔除贴标机，该设备采用西门子PLC控制、伺服电机驱动，具有高速度、高精度、高稳定性、耐用、使用灵活等优点，可以极大提高生产效率，节约成本。立式圆瓶打码检测剔除贴标机主要适用于日化、医药、保健品、食品、化工等行业各类圆瓶产品圆周上的全绕贴、局部绕贴。该设备采用光电检测，无级调速，具有贴标准确、精度高的优点，同时具有无物不贴标，无标自动校正、自动检测等功能。

可单机使用，在进料端放产品，在出料端收产品。以后产线升级后，可直接联机使用，进料端直接对接上游来料输送带，出料端直接对接下游输送带，整个过程不需要人工操作，

产品图片（仅供参考，具体修改最终合同确认）

外形尺寸（仅供参考）

主要构成部分

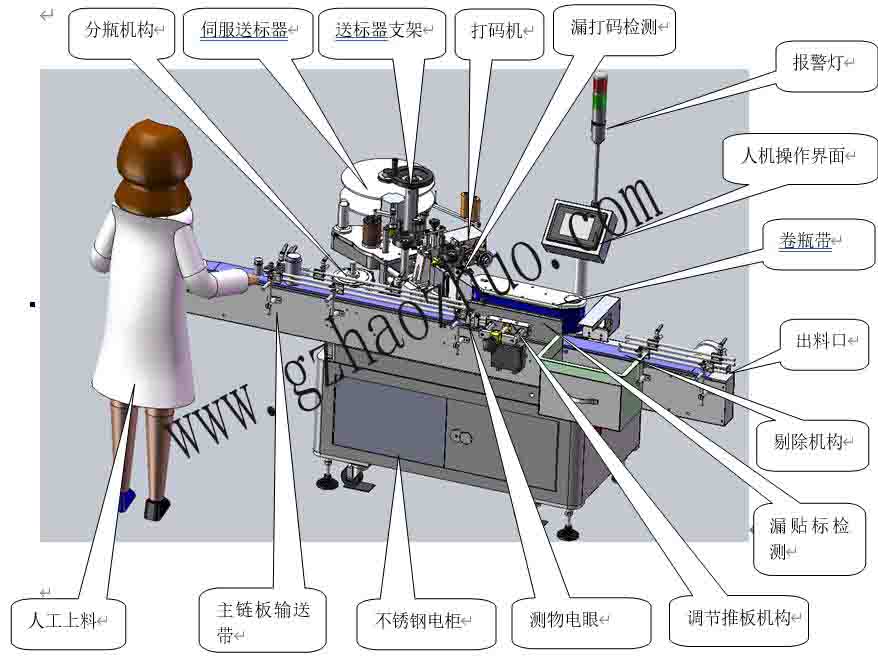

1.送标器； 2.主输送带；3.卷瓶带；4.推板机构 5.分瓶机构 6.打码机 7.漏打码检测 8.漏贴标检测 9.剔除机构 10.不锈钢机柜；11.中文触控操作界面；12.电气控制系统

工作流程图

开机-----按产品大小调整设备-----人工把瓶子放到输送带中-----通过分瓶机构把瓶子分开-----打码机在送标器上进行打码-----漏打码检测机构对标签进行检测，把结果发送给PLC系统-----送标器出标贴在瓶子上-----卷瓶带和推板机构把标签卷到瓶子上-----漏贴标检测对瓶子进行标签检测------对漏打码和漏贴标产品进行剔除，合格产品正常通过-----贴标完成，进入下一工位

技术参数

l  送标器类型 ： 伺服控制器

l  停标精度 ： ±0.3

l  贴标精度 ： ±1.5(未计被贴物及标签误差)

l  出标速度 ： 3～50米/分钟

l  标签损耗率 ： 小于0.3%

l  物料尺寸 ： φ20～φ200mm

l  标签尺寸 ： 宽75 mm内

l  稳定系统产能 ： 130件/分钟(和产品直径大小有关)

l  设备高度 ： 1800mm

l  重 量 ： 约230kg

l  外形尺寸 :      L2200×W1100×H1800 ( mm)

l  适用标签 ： 不干胶单排卷装透明/不透明标签，半透明格拉辛底纸；标

签卷内径Φ76.2mm，最大标签卷外径Φ340mm,。标签底纸宽度16—75mm。

l  电 源 ： AC220V±5%  50/60Hz  1950W

l  使用环境相对温度 ： 0～50℃

l  使用环境相对湿度 ： 15～90%

特点说明

●PLC控制系统 ：整个系统采用PLC控制，触摸屏操作，方便直观，保持整机运行协调稳定；

● 智能参数设置：可自动智能设置最佳预出标长度；输入物料长度，可自动匹配输送带、卷瓶带和贴标速度，减少调整时间；

● 标签智能管理：标签剩下200张时（客户可设置其他具体参数）会报警或停机；

● 标签参数储存：预设50组贴标参数，变换产品时无须重新设定；

● 预警提示功能：自动检测贴标状况，出现故障自动报警并提示处理信息；标签用完时，自动报警停机。

● 贴标头可调: 贴标头可多方向调节，操作方便；

● 材料绿色环保：所有配件采用不锈钢或铝型材材料制作，不生锈，无污染。

主要元气件

序号	名称	品牌	原产地
1.	伺服电机	施耐德	（法国）
2.	伺服驱动器	施耐德	（法国）
3.	PLC	西门子	（德国）
4.	变频器	西门子	（德国）
5.	调速器	TST	（台湾）
6.	触摸屏	维纶通	(台湾)
7.	光纤	奥普士	（日本）
8.	光纤放大器	奥普士	（日本）
9.	光纤	keytex	（日本）
10.	数字放大器	奥普士	（日本）
11.	电源	明伟	（台湾）
12.	电机	TST	（台湾）
13.	中间继电器	欧姆龙	(日本)
