全自动星轮贴标机--广州皓卓自动化方案书

2024-05-22 23:01:49 点击量：421

2、主要组成部分

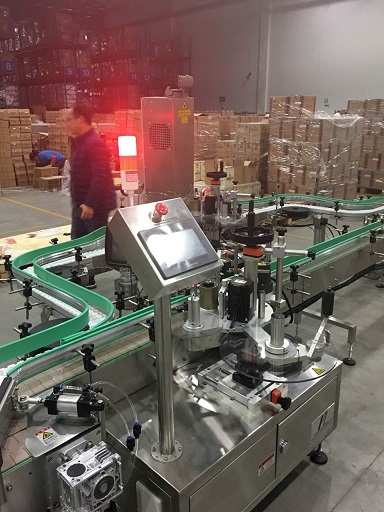

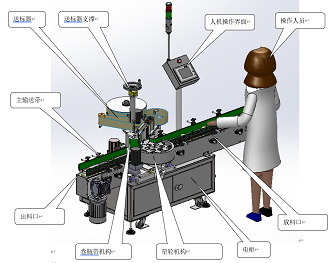

1. 主输送线  2. 送标器  3. 可调送标器支撑  4.星轮机构 5.卷瓶带机构 6.电柜 7.人机操作界面 8.电控系统

3、工作流程

产品从入料口处进料―――运行到星轮机构中把瓶子旋转起来―――伺服送标器进行贴标―――贴标完成后经过出料口进入下一道工序

4、技术参数

l  送标器类型 ： 台达伺服控制器

l  停标精度 ： ±0.3

l  贴标精度 ： ±1.5mm(未计被贴物及标签误差)

l  出标速度 ： 3～50米/分钟

l  标签损耗率 ： 小于0.3%

l  物料尺寸 ： φ20～φ200mm

l  标签尺寸 ： 宽70 mm内

l  最高系统产能 ： 70件/分钟(和产品标签大小、上料速度有关)

l  设备高度 ： 1720mm

l  重 量 ： 约230kg

l  外形尺寸 :      L2400×W900×H1720 ( mm)

l  适用标签 ： 不干胶单排卷装透明/不透明标签，半透明格拉辛底纸；标

签卷内径Φ76.2mm，最大标签卷外径Φ340mm,。标签底纸宽度16—200mm。

l  电 源 ： AC220V±5%  50/60Hz  1950W

l  使用环境相对温度 ： 0～50℃

l  使用环境相对湿度 ： 15～90%

5、 特点说明

●PLC控制系统 ：整个系统采用PLC控制，触摸屏操作，方便直观，保持整机运行协调稳定；

● 智能参数设置：可自动智能设置最佳预出标长度；输入物料长度，可自动匹配输送带、卷瓶带和贴标速度，减少调整时间；

● 标签智能管理：可选标签剩下200张时（客户可设置其他具体参数）会报警或停机；

● 标签参数储存：可预设50组贴标参数，变换产品时无须重新设定；

● 预警提示功能：可选自动检测贴标状况，出现故障自动报警并提示处理信息；标签用完时，自动报警停机。

● 贴标头可调: 贴标头可多方向调节，操作方便；

● 材料绿色环保：关键配件采用不锈钢或铝型材材料制作，不生锈，无污染。

主要元气件(或者同等品牌对应型号)

序号	名称	型号	品牌	原产地
1.	伺服电机	80ST-M02430S 750W	台达	(台湾)
2.	伺服驱动器	WD15B2075A	台达	(台湾)
3.	PLC	CPU ST20	西门子	（德国）
4.	光纤	NF-DB01	奥普士	（日本）
5.	光纤放大器	BRF-N	奥普士	（日本）
6.	变频器	V20	西门子	（德国）
7.	触摸屏	TK6070iH	维纶通	(台湾)
8.	电源	S-150-24	明伟	（台湾）
9.	电机	三相电机	TCG	（台湾）
10.	中间继电器	MY2NJ DC24V	欧姆龙	(日本)
11.	机身机柜	不锈钢及铝型材	皓卓	（中国）
